热阴极电离真空规

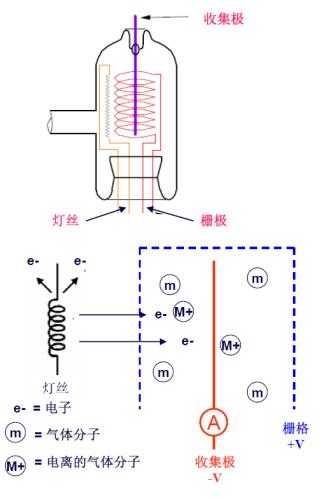

阴极灯丝加热产生热电子栅格加上约+180V以吸引电子电子在电场作用下加速向栅格中心运动电子运动过程中会与气体分子发生碰撞使其离子化。压力越高，分子数越多，碰撞几率也越高栅格中心是带负电压的收集极，收集游离离子然后被转换成电流。电流大小取决于离子数密度，间接的压力大小就被测量出了
阴极灯丝加热产生热电子栅格加上约+180V以吸引电子电子在电场作用下加速向栅格中心运动电子运动过程中会与气体分子发生碰撞使其离子化。压力越高，分子数越多，碰撞几率也越高栅格中心是带负电压的收集极，收集游离离子然后被转换成电流。电流大小取决于离子数密度，间接的压力大小就被测量出了
阴极灯丝加热产生热电子
栅格加上约+180V以吸引电子
电子在电场作用下加速向栅格中心运动
电子运动过程中会与气体分子发生碰撞使其离子化。
压力越高，分子数越多，碰撞几率也越高
栅格中心是带负电压的收集极，收集游离离子然后被转换成电流。
电流大小取决于离子数密度，间接的压力大小就被测量出了
